DOT MATRIX LED
2018-09-10Dot Matrix LED
도트 매트릭스(dot matrix) LED란 다수의 LED를 배열하여 다양한 문자, 짧은 글귀, 간단한 그림, 패턴 등을 표현할 수 있도록 해주는 표시장치입니다. 일반적으로 8x8, 16x16 등의 형태가 있으며, 도트 매트릭스 LED 모듈을 이어 여러가지 형태를 만들기도 합니다. 사용되는 도트 매트릭스 LED 모듈은 8x8 형태로 MAX7219 드라이버가 부착된 제품입니다.
MAX7219 드라이버 기반의 함수로 쉽게 제어가 가능하고 여러 개의 도트 매트릭스 모듈을 연결하여 보다 다양한 표현이 가능합니다.
사양
작동전압: 4.7 ~ 5.3V
작동전류: 320mA
LED 색: 빨간색
용도: 일반 상점이나 관공서의 전광판, 버스 행선지 안내판 등

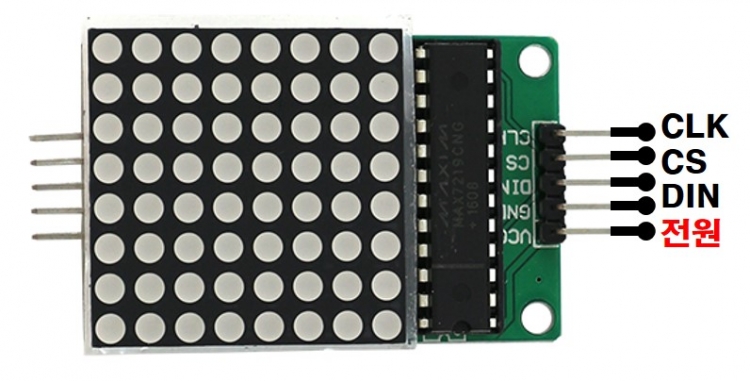

핀
구성: 5핀
크기: 50(L)x32(W)x15(H) mm
무게: 14.5g

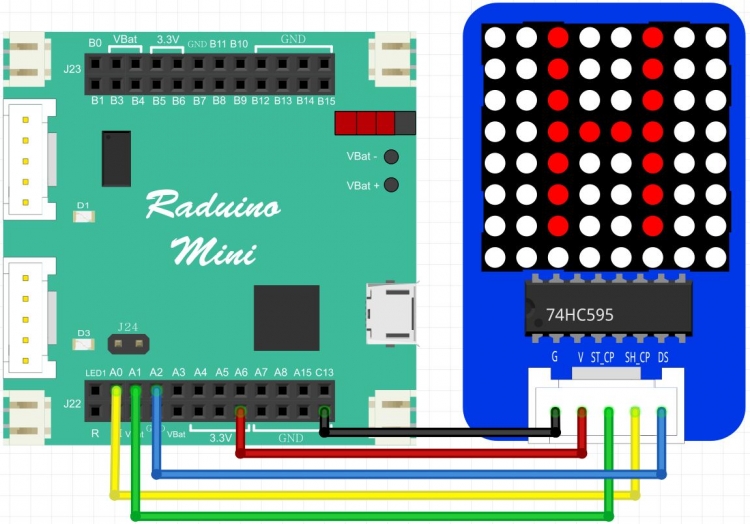

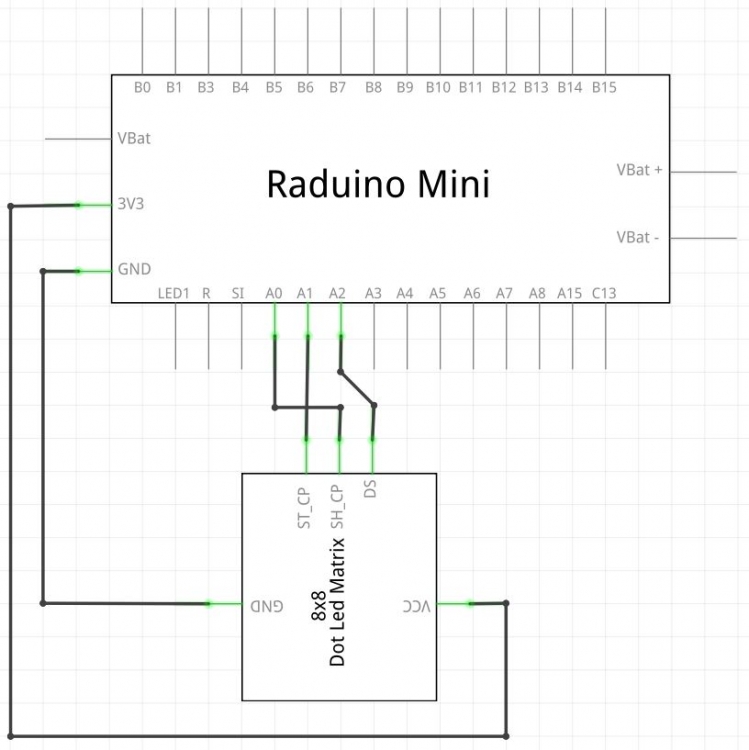

준비물
DOT MATRIX LED
코드 보러가기 → DOT MATRIX LED
코드 다운로드 하기 → DOT MATRIX LED

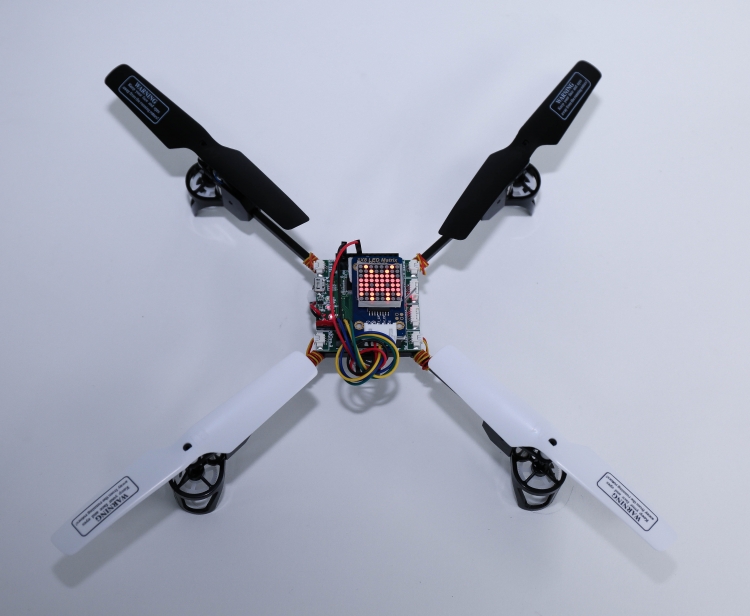

2. DOT MATRIX LED 두번째 예제 고전게임 속 캐릭터 도트 매트릭스 LED로 표현
Dot LED Matrix 고전게임 캐릭터 소스코드 보러가기 http://raduino.tistory.com/25
Dot LED Matrix 고전게임 캐릭터 소스코드 다운로드
