캡슐형 시스템 제어 장치
작성자
디엔유
작성일
2018-12-04 11:13:22
조회수
501







캡슐형 시스템 제어 장치













"캡슐형 시스템 제어 장치"의 하드 웨어 연결 방식을 알아봅시다.

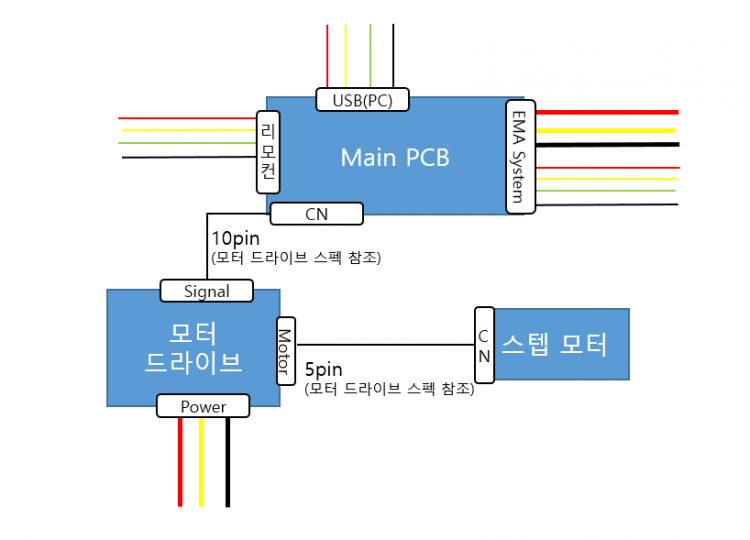

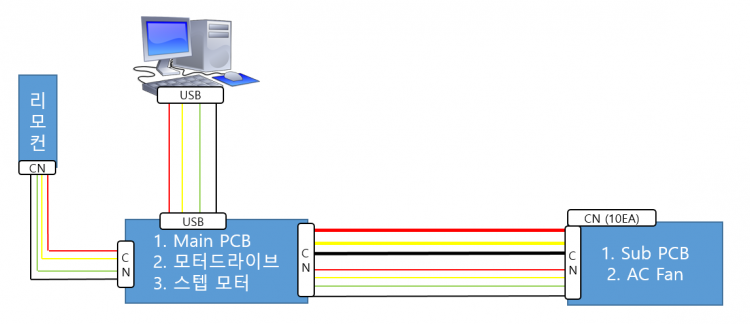

<하드 웨어 배선 연결 도식>

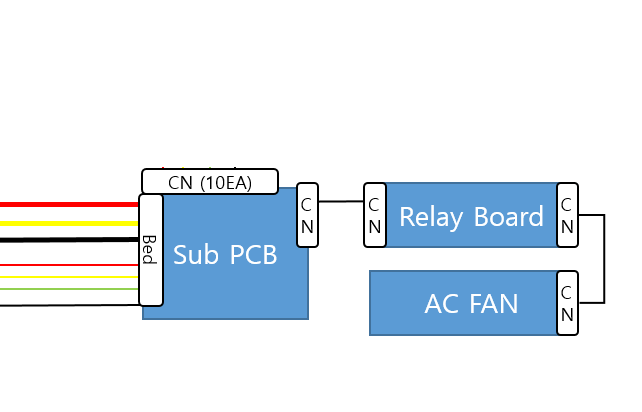

<BED부 배선 연결 도식>





<EMA System부 배선 연결 도식>

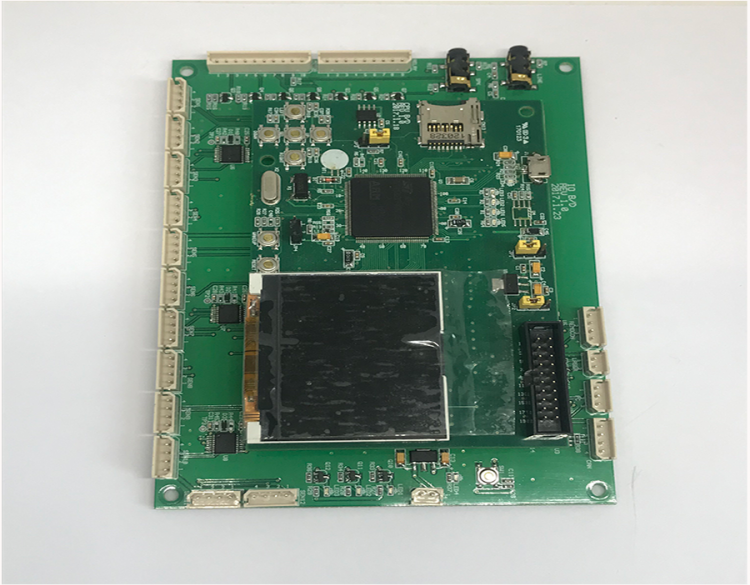

디엔유에서 제작한 "캡슐형 시스템 제어 장치"의 PCB 회로를 살펴 봅시다.
